蔡司O-DETECT影像测量仪介绍
2024-04-10 浏览量:139 关键词:雅顿机电,蔡司,影像仪,精密测量 发布者:雅顿机电

随着工业自动化和智能化的不断发展,精准测量技术成为现代制造业的重要支撑。影像仪以其高效、精准的测量能力,成为众多企业必备的检测工具。尤其是蔡司旗下的影像测量仪,以其独特的技术优势、便捷的操作方式和广泛的应用场景,深受诸多企业青睐。



蔡司企业介绍

蔡司集团自1846年成立至今已有170多年历史,蔡司一直秉承持续创新的传统,不断挑战人类想象的极限,在业界享有非常高的美誉。1969年人类首次登月使用了蔡司镜头,绝大多数F1赛车的精密制造皆倚赖于蔡司工业质量解决方案,有36位诺贝尔奖得主借助于蔡司技术改变了科学世界,诸多经典时刻为世界所熟知!



蔡司O-DETECT是一款可以快速测量的影像测量仪,具有新一代的光学技术,易于操作,可提供高质量图像和灵活的照明选择。其技术适用于多个行业零件的测量,尤其适合不宜接触的工件。




产品亮点:

1. 优异的镜头系统

蔡司影像测量O-DETECT采用全新研发的数码相机镜头系统,能够提供高分辨率的大视场,从而提高效率并捕获更多细节。500万像素的摄像机8.8*6.6mm的超大视场范围内保证图像的高分辨率,相比市场上同类产品,图像分辨率提高了4倍有余。提高了测量效率的同时保证了测量的高精度及高稳定性。




全新的数码相机镜头系统采用蔡司集团优异的光学系统设计,结合蔡司的处理技术,将图像转换为精准的测量结果,真正的的将智能化与用户的实际工作需要相结合。



通过配备特殊的光阑与镜片组合结构,实现高端大口径远心镜头技术,减少失真与提高测量精准度,提升自动化光学测量速度,减少自动对焦次数与频率。


2. 稳定的精度

ZEISSO-DETECT根据ISO-10360校准至MPEE(3D),在提供精准的2D和3D范围数据的同时,还提高可靠性并实现了全球范围的可比性-在高度合规的市场中非常有价值。




3. 多功能且易于升级

全新的附件更换平台让安装、移除或更换顶部光源非常容易而无需专业维护人员。每个操作者都可以基于自己的预算选择合适的配置,而且未来可随时升级。


4. 丰富的光学照明系统

提供丰富的光学照明系统,照明选项包括用于一般部件顶部照明的经典多段蓝色和白色顶灯、用于照亮发光工件的选项、或用于难以照到的边缘的优化照明。

为了满足用户平时各类应用的检测需求,蔡司O-DETECT采用了可变化环形光设计,即根据用户的测量需求,提供不同类型及颜色的环形光,极大的开拓了测量的使用效率。




八段白色环形光与八段蓝色环形光,共十六段可编程照明,可满足最多的照明角度与方位。



环形光旁边增加了特殊透镜,增加了整体镜面光线的通透一致性,防止边角变暗、模糊。同时也可以达到对指定光谱范围的光有过滤的作用,防止外界干扰。


5. 全景相机设计

由于采用影像测量时,受限于视场范围,测量人员仅能通过影像测头看到产品的部分结构,因此对于操作人员而言必须非常了解所测量的产品,然而很多时候还是不能快速准确的找准测量的位置,从而于编程上浪费了很多的时间。

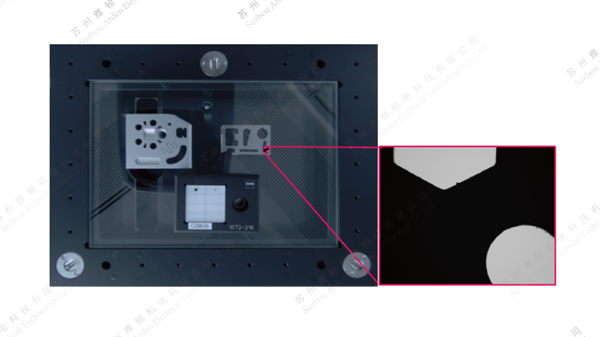

蔡司针对用户的这个痛点,全新设计了全景相机的工业解决方案。即于测量设备上安装了两组相机,其中一组相机用于拍摄整个测量范围内的产品,另一组高分辨率相机用于进行高精度测量。




测量人员于编程时,仅需要于全景图片上点击需求测量的位置,测量设备自便自动运行至该位置,大大提高了编程的效率且降低了编程人员的要求。


6. 简单的部件导航和可视化

集成的500万像素全景彩色摄像机可以更快地定位部件,以便开始测量。在软件控制下,它减少了使用操纵杆的需要。

7. 直观且用户友好型软件

ZEISS软件集成了其测量领域多年经验,对光学测量简化了编程环境,使编程尽量简洁,易于操作。



8. 专业化测量报告

用集成于测量软件中的报告工具蔡司PiWeb报告增强版提供一键式文档和测量数据的可视化效果,可让您深入了解零件和过程。

为了进行有效的信息交流,ZEISS PiWeb reporting plus提供各种报告模板可供选择,从简单的图形报告到详细的列表报告。可直接生成报告,几乎毫不费力且无需全面的知识。其最简单的优势是点击即刻生成报告,按下按钮,即可输出当前显示器上的视图报告。模板上的数值以图表的方式显示使用户对结果的理解更加容易。


对于以过程检测为目的的用户,也提供带有数值与统计参数的模板。如有需要,还可自动显示、保存或打印指定格式的报告。




应用领域:


  • 电子设备制造


影像测量仪广泛应用于电子设备制造领域,如手机、电脑、平板等电子产品零件的精确测量。


  • 汽车制造


汽车制造过程中需要对大量零部件进行精确测量,以确保汽车质量和性能。影像测量仪在这一领域发挥了重要作用。


  • 航空航天


航空航天领域对产品精度要求极高,影像测量仪的高精度和非接触测量特点使其成为该领域的必备工具。


  • 精密机械制造


影像测量仪在精密机械制造领域广泛应用于各类高精度零件的检测和质量控制。


  • 半导体行业


在半导体行业中,影像测量仪对半导体晶片进行精确测量,确保晶片质量和生产工艺的正常运行。



雅顿机电作为蔡司代理经销商,专业从事蔡司产品销售推广及技术服务工作,在苏州建设有技术中心和仓储中心,可以为用户提供强有力的技术支持和较短的供货周期。

欲了解更多产品的信息请拨打全国免费咨询热线400-6932-966。
