雅顿机电-德国JENOPTIK(Hommel)圆柱度测量仪FormlineF135/435/455
2023-01-18 浏览量:107 关键词:雅顿机电,粗糙度测量仪,粗糙度轮廓仪,表面粗糙度测量仪,轴类光学测量机,Hommel,Jenoptik 发布者:雅顿机电

德国JENOPTIK(Hommel)系列圆柱度仪,用于圆度、圆柱度等形位公差的高精度测量。大理石基座,气浮轴承转台,测量平稳无磨损,高精度测头保证了测量的准确性和重复性。



Formline圆柱度仪主要特点:

Formline F135圆柱度仪:

C/R/Z轴自动,快速手动调心调平,可测量圆柱度等参数并且适合自动化数控测量。

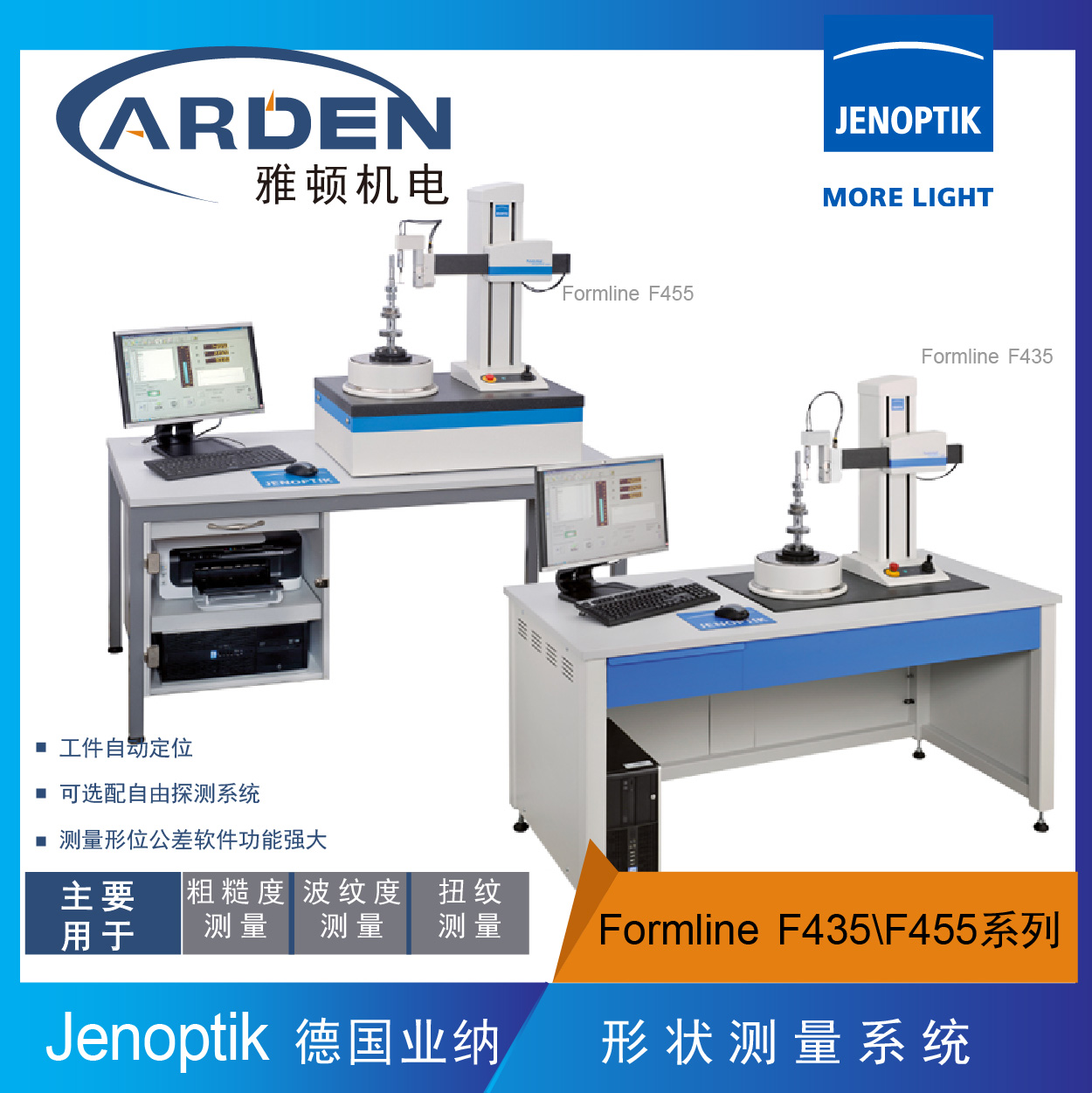

Formline F435/455自动圆柱度仪:

高精度测量工件平行度和锥度。3个自动测量轴适合测量所有形位公差,自动调心调平。



圆柱度仪系统特征:

•带空气轴承的高精密转台(直径250mm),工件自动调心调平

•三个机动测量轴

•垂直测量轴可选择350550mm的测量行程

•配置了新一代磁性连接测头,使测头臂更换更快速

•测量复杂工件时通过FS1回转臂实现定位

•可选择台式测量仪或符合人体工学设计的测量站

•可选配带空气或弹簧隔震的仪器桌



为用户带来的优点:

•圆度、圆柱度和平面度的精密测量

•工件自动定位,测量轴由CNC程序控制,所以自动化程度高

CNC编程简单,不同工件可设计不同的测量报告

•测量形位公差的软件功能强大

•既适合批量生产时的高要求测量,也适合测量室的多品种测量

•可选配Z方向的自由探测系统用于测量粗糙度和波纹度的扭纹测量

•可选配MBN31007-07标准


选配的粗糙度和波纹度测量

配置了新一代的FT1.1探测头和双向感应探测系统

后,除了测量形状,还可以测量粗糙度和波纹度,

而且所有测量一次装夹完成,所以大大缩短了时间。


采用双向感应系统测量粗糙度和波纹度

1.全自动测量

选配了机动回转臂MDS模块后,可以不中断CNC流程进行轴向和径向的全自动测量。

•机动回转臂可旋转90°,传感器可旋转270°,两者结合对于较难接近的测量位置都可实现测量

•计算机辅助的智能起动助手有自动停止和自动识别探测方向的功能

机动倾斜回转模块MDS


2.紧凑型台式测量仪

Formline F435和F55有台式或符合人体工程学需求的测量位置
两种型号,用户可根据需求选择理想款式


以上雅顿小编分享的是德国JENOPTIK(Hommel)的Formline F135/435/455圆柱度仪系列产品知识,希望我们的产品资讯能帮到更多的制造企业管理者,提升产品精度及测量效率,我们将会持续为大家提供工业测量技术行业资讯和相关问题解答。


苏州雅顿机电-德国Jenoptik集团中国区的授权经销商,为国内外制造企业提供全面的霍梅尔(Hommel)检测设备和检测技术服务。销售的工业测量系列设备包括:Waveline粗糙度和轮廓测量技术设备、Formline形状测量技术设备、Opticline轴类光学测量技术设备、Gageline气动测量技术设备、Otto Vision三维扫描测量技术等设备。
