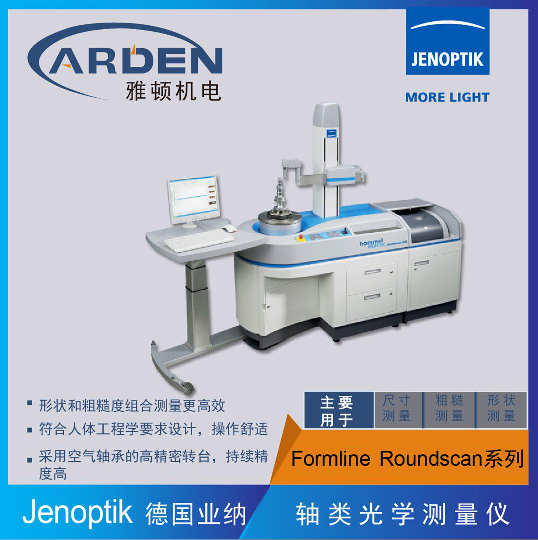

霍梅尔(Hommel) Formline Roundscan圆度仪-系统特征
• 采用空气轴承的高精密转台刚性好,持续精度高;• 垂直轴有三个不同高度,用户可按需选择;
• 选配的空气弹簧减振系统带主动调平功能,防护(护板)可根据用户要求匹配,所以可投放到生产;
• 现场附近使用只用于形状测量的基本型测量仪,R和Z轴的分辨率为1μm ,C轴的分辨率为20000点;
• 用于形状和粗糙度组合测量的高精度(HR)测量仪,R和Z轴的分辨率为0.1 μm,C轴的分辨率360000点,并集成了线性光栅尺和主动调平功能。
Hommel-Etamic Roundscan 535 / 555 / 590 |
||
工件数据 |
C/Z轴距离 |
370 (420*)mm |
最大检查直径 |
430 (530*)mm |
|
最大测量高度 |
350/550/900 mm |
|
垂直轴(Z轴) |
测量行程 |
350/550/900 mm |
测量和定位速度 |
0.2-50mm/s |
|
水平轴(R轴) |
测量行程 |
220 mm |
测量和定位速度 |
0.2-50mm/s |
霍梅尔(Hommel) Formline Roundscan圆度仪-为用户带来的优点:
• 配置全自动快速调心调平系统,和传统测量仪相比测量时间可节省60 %;
• 小零件比如气门只需要一个小小的测量程序就可以实现测量;
• 三个测量轴都可以通过CNC控制,全自动测量,即使测量复杂工件也能保证快速可靠;
• 符合人体工程学要求的人性化设计,操作舒适;
• 一次装夹可测量形状、粗糙度和扭纹,中途不需要更换测头;
以上雅顿小编分享的是德国JENOPTIK(Hommel)的Formline Roundscan圆度仪产品知识,希望我们的产品资讯能帮到更多的制造企业管理者,提升产品精度及测量效率,我们将会持续为大家提供工业测量技术行业资讯和相关问题解答。
苏州雅顿机电-德国Jenoptik集团中国区的授权经销商,为国内外制造企业提供全面的霍梅尔(Hommel)检测设备和检测技术服务。销售的工业测量系列设备包括:Waveline粗糙度和轮廓测量技术设备、Formline形状测量技术设备、Opticline轴类光学测量技术设备、Gageline气动测量技术设备、Otto Vision三维扫描测量技术等设备。
