霍梅尔粗糙度轮廓仪W5/W10/W20介绍
2023-11-29 浏览量:209 关键词:雅顿机电,粗糙度测量仪,粗糙度轮廓仪,表面粗糙度测量仪,轴类光学测量仪,Hommel,Jenoptik,非接触式 3D 测量,FLEX-3A系列测量仪器 发布者:雅顿机电

Waveline产品线为客户提供广泛的表面评价方案,包括便携式,工作站式。可手动测量,也可实现全自动测量,包括粗糙度测量,轮廓测量,粗糙度轮廓一体式测量,扭纹测量,缸孔表面测量,也可以根据客户的需求提供特殊的定制方案.今天我们主要带大家认识了解W5/W10/W20这三个产品型号。

Waveline W5用于生产现场的可靠移动式粗糙度测量仪

粗糙度轮廓仪W5具有以下系列亮点:

1.移动且无须电网电源充电后可进行高达 800 次的测量紧凑且轻便

2.可保存5个测量程序(含测量条件) 的存储器

3.供选配的可立即打印测量结果的打印机P5;

4.可用点击轮选择参数和仪器功能,操作简单方便无需后续校准公差评估一目了然,可立即评估测量结果

5.粗糙度测头更换简单精密工件支承轴,也可用于小型轴类件测量具有Windows兼容数据格式和充电功能的USB 接口,可测量包括垂直面或仰卧位置

6.通过 Bluetooth® 接口进行无线数据传输

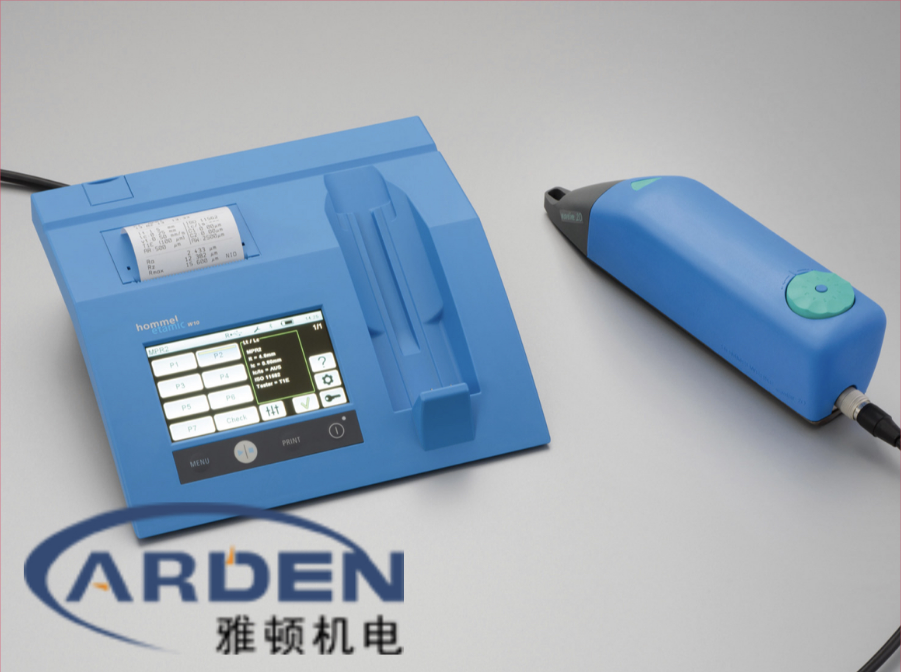

 Waveline W10适合移动应用的柔性精密粗糙度仪

粗糙度轮廓仪W10具有以下系列亮点:

1.使用无线驱动箱 LV17 实现移动且无需电网电源,需要时可固定使用

2.测量标准的粗糙度参数

3.主机内具有驱动箱充电及放置槽,通过大型彩色触摸屏实现交互式操作

4.通过内置粗糙度标准件对测量仪进行检测

5.粗糙度测头更换简单

6.通过Bluetooth®接口进行无线数据传输

7.用于快速打印测量结果的内置打印机

8.通过保存的理论值来检测仪器的专用测量程序测头旋转 90°后可以测量深槽,凹槽,或开挡横向于进给方向探测表面时换装简单不费力稳定测量处于仰测位置的小型工件

9.通过精磨支撑轴实现工件支承,测量工件垂直面时驱动箱背面的 3点式支承用于可靠定位,测量小型工件时可使用伸缩式支撑腿调整驱动箱高度

10.可保存7个测量程序的存储器

 Waveline W20面向生产现场的移动式粗糙度,波纹度及轮廓测量仪

粗糙度轮廓仪W20具有以下系列亮点:

1.紧凑轻便,通过彩色触摸屏实现交互式操作,用于即时打印测量结果的一体化打印机简易装纸功能

2.具有4个基本功能的功能键条

3.多种公差评价方法,概览性描述结果

4.测头自动定位在工件表面上,所以调整的耗时少

5.用于测量常见粗糙度,波纹度和轮廓参数的自由探测系统

6.通过内置的粗糙度标准件对测量仪进行即时检测易更换的基准面测头

7.共有7个测量程序,另加1个用于仪器检测的测量程序用于单手操作的一体化起动键

8.高精度线性导轨,测量速度可变,软件支持的基准面校正

9.能在位置测量(包括仰测),适用于密封面测量

10.针尖自动定位在工件表面并调整所需量程
