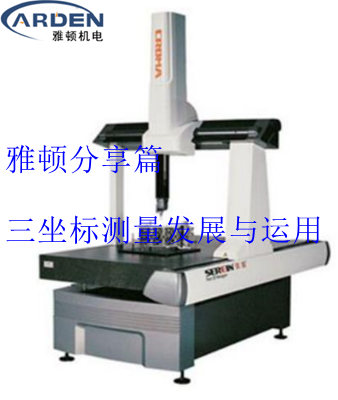

三坐标测量发展与运用
2023-12-14 浏览量:150 关键词:雅顿机电,粗糙度测量仪,粗糙度轮廓仪,表面粗糙度测量仪,轴类光学测量仪,Hommel,Jenoptik,非接触式 3D 测量,FLEX-3A系列测量仪器,光学检测仪器,三坐标测量 发布者:雅顿机电

物体的长度测量是以点的坐标为基础的,它分为空间一维、二维、三维测量三坐标就在X、Y、Z轴三个坐标位置的具体数值,根据这些点的数值经过计算机数据处理,从而得到被测零件的几何尺寸、形状偏差、位置偏差。

三坐标测量机的发展历经半个多世纪。它的出现是工业化发展的历史必然。一方面是由于自动机床、数控机床等高效率加工的发展以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套;另一方面是由于电子技术、数控技术以及精密加工技术的发展为其提供了技术基础。三坐标测量机的出现使得测量仪器从手动方式向现代化自动测量的转变成为可能。

传统测量仪器是将被测量和机械基准进行比较测量不同的是,坐标测量机的测量实际上是基于空间点坐标的采集和计算。虽然现代的测量机比早期的功能要高级很多,但基本原理是相同的,即建一个刚性的结构,此结构有三个互相垂直的轴,每个轴向安装光栅尺,并分别定义为X、Y、Z轴。为了让每个轴能够移动,每个轴向装有空气轴承或机械轴承。在垂直轴上的探测系统记录测量点任一时刻的位置。探测系统一般是由测头和接触式探针构成,探针与被测工件的表面轻微接触,获得测量点的坐标。形状都是由空间点组成,几何测量都可以归结为空间点的测量,因此精确进行点坐标的采集,是评定几何形状的基础。

三坐标测量机作为一种精密、高效的空间长度测量仪器,它能实现许多传统测量器具所不能完成的测量工作,其效率比传统的测量器具高出十几倍甚至几十倍。而且三坐标测量机很容易与CAD连接,三坐标测量机可以把测量结果实时反馈给设计及生产部门,借以改进产品设计或生产流程。因此三坐标测量机已经并且将继续取代许多传统的长度测量仪器。

目前三坐标检测已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门,成为现代工业检测和质量控制不可缺少的测量设备。涉及的部门和行业非常广泛。在应用范围里面,三坐标检测也基本上涵盖了机械零件及电子元器件和各种形状公差和位置公差。利用三坐标检测手段能更好的判断工件的实际要素与理想要素之间的误差



三坐标的种类:

1.按测量方式分类:分接触式测量和非接触式测量 (激光测量仪)

2.按测量机的结构分类:可以概括为悬臂式、台式、桥式、龙门式、便携式(关节臂)
